📡 ES.PINIO

ESPINIO Logo

ES.PINIO to gotowy do integracji z Home Assistant sterownik automatyki, oparty o sprawdzony układ ESP-12F z ESP8266.
Dzięki pełnej zgodności ESP-12F z otwartymi projektami jak Tasmota oraz ESPHome, urządzenie może być błyskawicznie podłączone do Twojego systemu — bez potrzeby pisania kodu.

🔧 Funkcje

  • 2 wejścia cyfrowe (np. przyciski, czujniki)
  • 2 przekaźniki (do 2A)
  • magistrala 1-Wire (np. DS18B20)
  • komunikacja Wi-Fi (2.4GHz)
  • opcjonalny port microUSB (z flashem) lub UART na opisanych szpilkach
  • wyprowadzenia DIY w postaci szpilek do szybkiego dostepu do interfejsów GPIO, poprzez typowe wsuwki kabelkowe
  • dodatkowe pola lutownicze DIY pozwalające zainstalować opcjonalne złącza
  • zgodność konstrukcji płytki z obudową na szynę DIN (TH35)
  • solidny moduł zasilania w szerokim zakresie napięć wejściowych od 8-24VDC
  • zaciski kablowe w postaci rozłacznych terminal-bloków zwiększających komfort prac developerskich (montaz i demontaż urządzenia nie wymaga odkręcania zacisków)
  • złącze zasilające o innym rastrze zacisków w celu ograniczenia bolesnych pomyłek
  • przygotowane wyprowadzenia do diod statusowych
  • przygotowane wyprowadzenie do przycisku resetującego

⚙️ Integracja z Home Assistant

ES.PINIO może być używany na dwa sposoby:

🔹 1. Gotowe rozwiązania opensource

Urządzenie dzięki wykorzystaniu układu ESP-12F jest w pełni kompatybilne z:

  • Tasmota – rozbudowane WebUI, automatyzacja przez MQTT
  • ESPHome – konfiguracja YAML i pełna integracja z Home Assistant

📌 Tasmota oraz ESPHome są projektami open-source rozwijanymi przez społeczność. Producent ES.PINIO nie jest ich twórcą, a jedynie zapewnia zgodność z układem ESP-12F kóry z kolei jest kompatybilny z tymi środowiskami.

🔹 2. Samodzielne programowanie

Użytkownik może również samodzielnie przygotować własny firmware w środowiskach takich jak:

  • Arduino IDE
  • PlatformIO
  • ESP-IDF (C/C++)
  • NodeMCU (Lua)

💡 Zastosowania

  • lokalne sterowanie oświetleniem
  • powiadomienia o otwarciu drzwi/okien
  • proste automatyki czasowe lub temperatury
  • integracja z HA bez chmury i bez kodowania

🧩 Schemat złączy zaciskowych

┌──────────────┬──────────────┬──────────────┬──────────────┬───────────┐
│    1-Wire    │ Przekaźnik 1 │ Przekaźnik 2 │   Wejścia    │ Zasilanie │
├────┬───┬─────┼────┬────┬────┼────┬────┬────┼────┬────┬────┼────┬──────┤
│+5V │1W │GND  │NO  │COM │NC  │NO  │COM │NC  │IN2 │GND │IN1 │+12V│ GND  │
└────┴───┴─────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴──────┘
  • 1-Wire – linia do podłączenia czujników cyfrowych (np. DS18B20): +5V, 1W, GND
  • Przekaźniki 1 i 2 (Relay 1 i 2) – styki przekaźników:
  • NO – Normalnie otwarty
  • COM – Wspólny
  • NC – Normalnie zamknięty
  • Wejścia – IN1 i IN2 do podłączenia czujników, przycisków itp. (wspólna masa GND)
  • Zasilanie – +12V i GND – główne zasilanie modułu

💡 Przekaźniki i wejścia działają niezależnie i można je wykorzystywać dowolnie.

📷 Zdjęcia

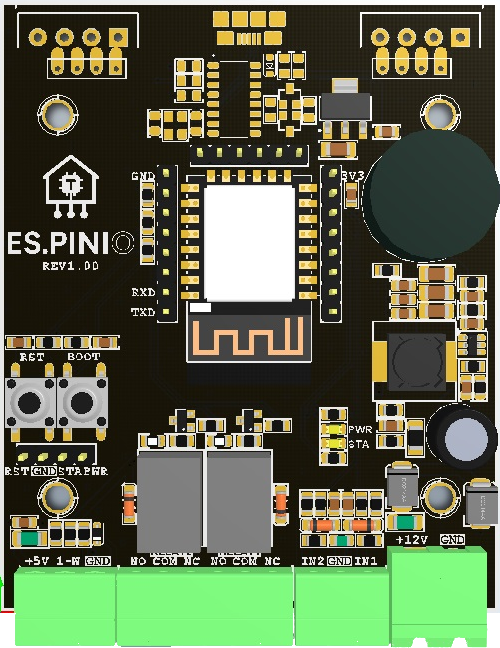

ES.PINIO front

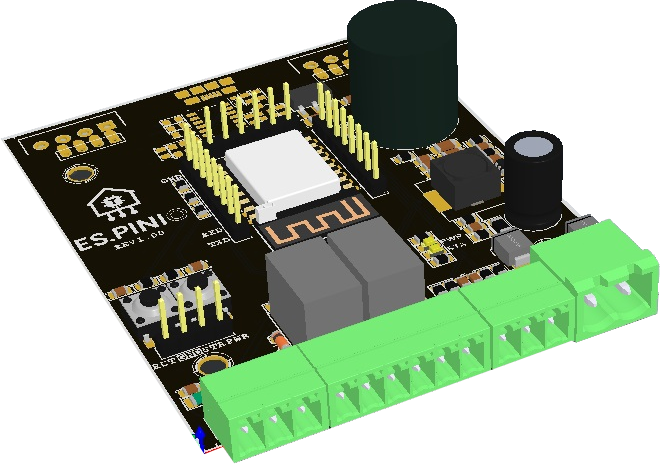

ES.PINIO left

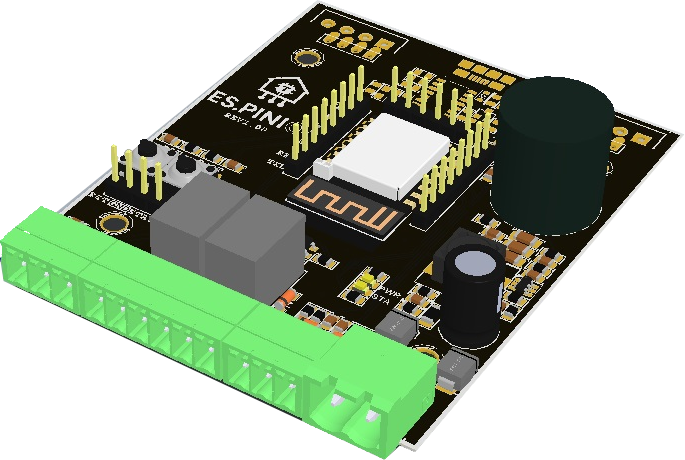

ES.PINIO right

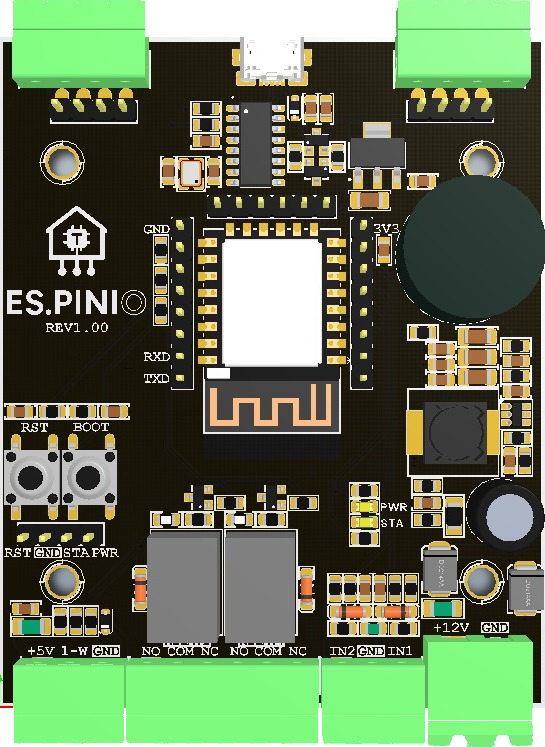

🔧 Opcje: zalutowane dodatkowe zaciski - do samodzielnego podłączenia na wsuwki lub lutowanie, USB

ES.PINIO option
